Příklad 1 - sloupcový graf

Data viz hospodareni.xls

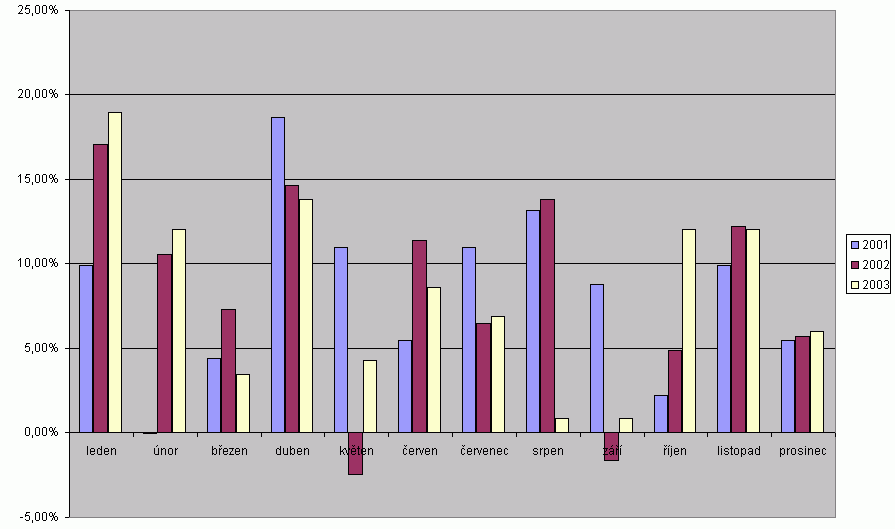

Ve sledovaných letech graficky znázorněte % podíl jednotlivých měsíců na celkovém ročním zisku. Ukázka.

Řešení

Příklad 2 - koláčový a kruhový graf

Data viz studenti.xls

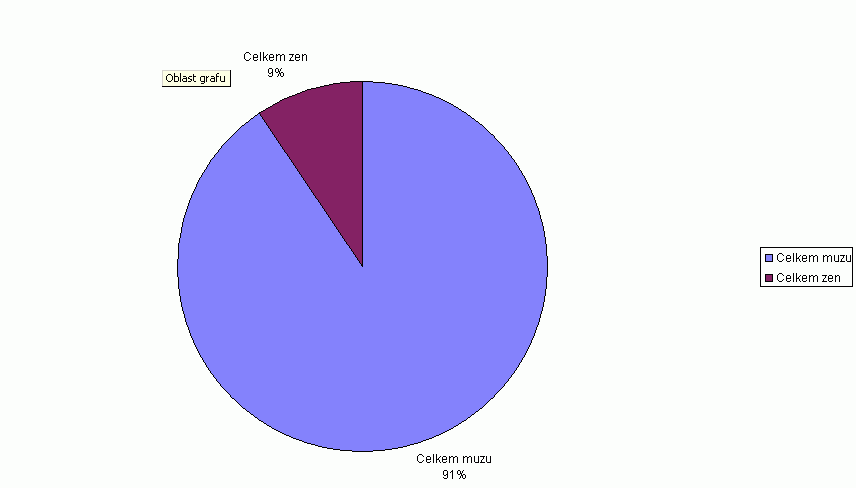

Graficky zjistěte %zastoupení žen v celkovém počtu absolventů. Ukázka.

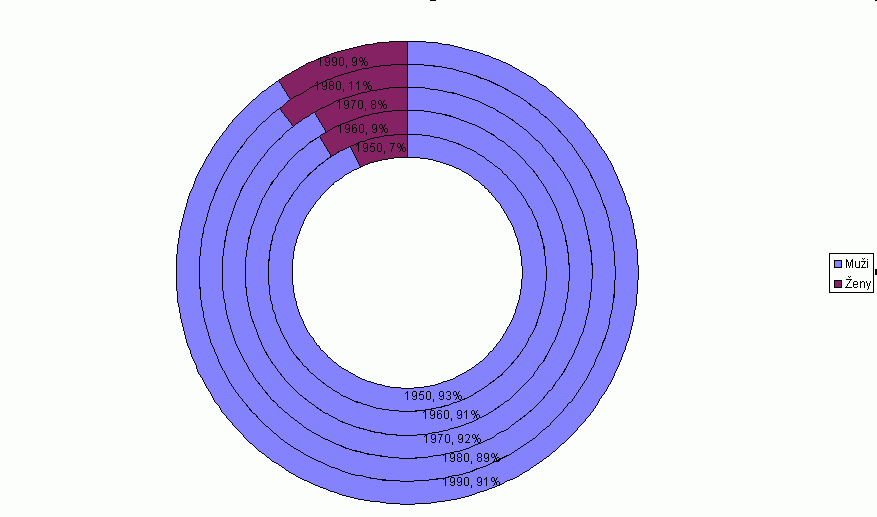

Graficky porovnejte podíl absolventů - mužů a žen v jednotlivých desetiletích. Ukázka.

Řešení

Příklad 3 - graf s vedlejší osou

Data viz voda.xls

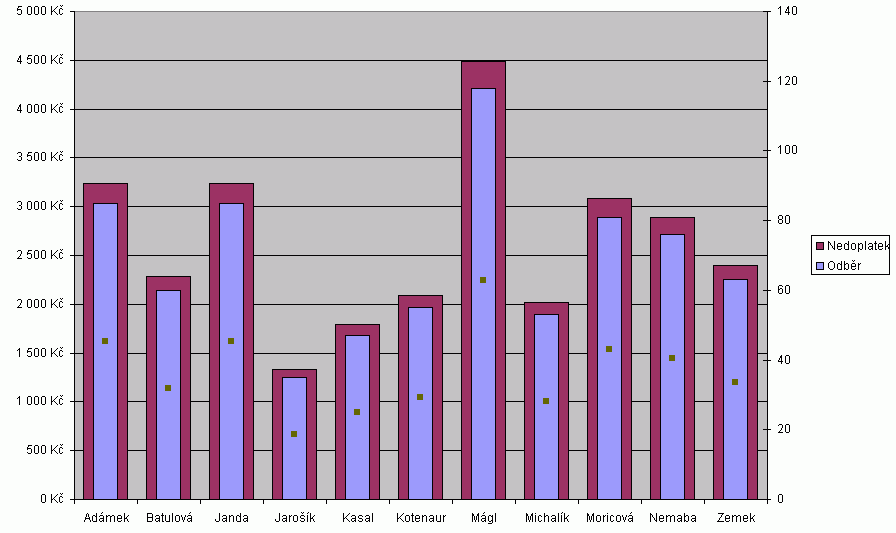

Graficky vyjádřete množství odebrané vody a výši nedoplatku v srpnu 2008 pro osoby uvedené skupiny. Ukázka.

Řešení

Nápověda k tvorbě grafu se dvěma osami Y:

(pro případy, kdy je nevhodné použití téhož měřítka pro řádově jiné hodnoty - viz např. položky Odběr, Nedoplatek v souboru voda.xls)
  1. Označte nesouvislou oblast dat, do které zahrnete sloupce Jméno - Odběr - Nedoplatek (nebo přidávejte řady postupně).
  2. Vyberte typ 2D sloupcového grafu.
  3. Graf dokončete standardním způsobem.
  4. V panelu nástrojů pro graf vyberte řadu "Odběr".

    Pokud nemáte zobrazen panel nástrojů pro graf, klikněte na vytvořený graf. Pokud panel nástrojů pořád není vidět, zvolte Zobrazit -> Panely nástojů -> Graf z hlavní nabídky.
  5. Klikněte na tlačítko "Formát datové řady" ().
  6. Na kartě "Osa" zaškrtněte "Na vedlejší ose".
  7. Pro datovou řadu Nedoplatek nastavte stejným způsobem na kartě "Možnosti" volbou "Šířka mezery" na např. 40

Příklad 4 - skládaný graf a graf trendu

Data viz Aktuální ceník vodného a stočného vodárny Plzeň (http://www.vodarna.cz/files/Ceny%20V%20+%20S%202008_07.xls).

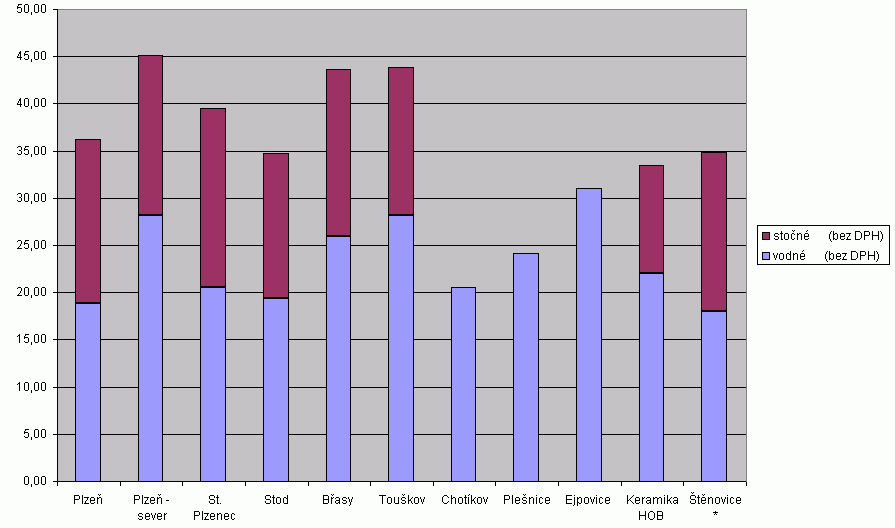

Graficky znázorněte celkovou cenu za vodu složenou z vodného a stočného ve vybraných městech ČR v roce 2007. Ukázka.

Data viz Vývoj cen vodného a stočného vodárny Plzeň (http://www.vodarna.cz/files/Vyvoj%20cen%201990-2008%20.xls).

Graficky znázorněte nárůst cen vodného a stočného pro Plzeň v období 2000 - 2008.

Řešení

Příklad 5 - graf XY

Příklad na graf XY: grafXY.xls

Řešení
